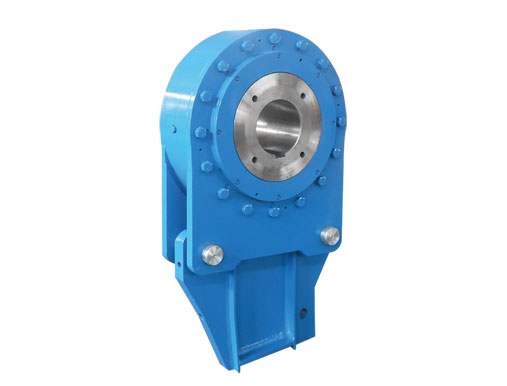

NJZ低速逆止器

本站    2015/1/5 14:13:27    10631    大 中 小



        一、产品概述

　     执行标准：MT/T1065-2008

       NJZ低速逆止器充分结合上运带式输送机的设计特点，在现有型号产品上不断改良，充分解决了一般逆止器的各种设计不足之处。逆止器能有效地阻止输送机因物料重力而发生的逆行事故。并且在逆止状态时，整个驱动装置仍处于带载状态，将不会影响对电机、减速机等驱动部件的维修和更换，对防止因驱动系统磨损而出现的逆行事故具有可靠的安全防护作用。NJZ低速逆止器用于大倾角上运带式输送机、斗式提升机、刮板输送机的逆止防护，其它设备可参照使用。



二、产品特点



1、逆止件采用多个楔块组构成，楔块分布均匀，逆止时接触面积大，逆止力矩大，更加安全可靠。

2、内外轮之间的滚道采用轴承及滚柱双定位支撑，运行平稳、阻力小。

3、内部采用稀油润滑，降低了摩擦系数，延长了逆止器的使用寿命，正常运行时可连续3000小时不需换油及维护。

4、独特的防转臂分体设计，安装方便，皮带机检修或其它需逆转时，只需要进行简单的操作即可实现。



三、型号及参数表

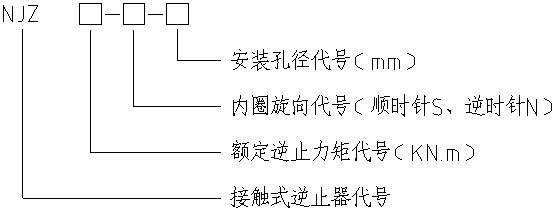

    NJZ型逆止器的代号意义表示如下：

例如：代号NJZ330-S-280，表示NJZ型接触式逆止器，额定逆止力矩为330KN.m，内圈转向为顺时针，安装孔直径为280mm。



四、技术参数

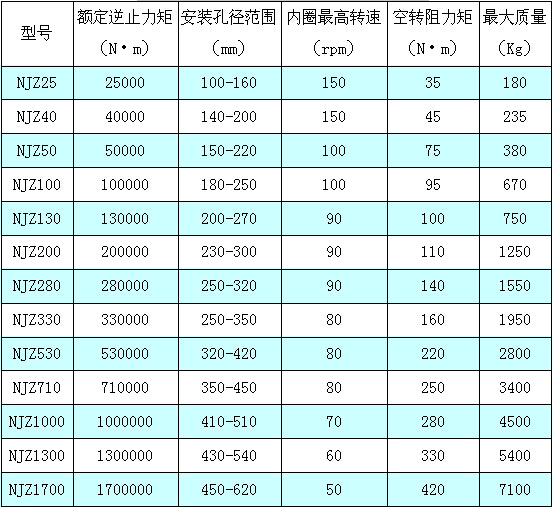

表1  NJZ型接触式逆止器主要技术参数







         五、维护与保养



           1、安装完毕后，应从逆止器注油孔添加40号机械润滑油，加到油标1/3位置处，最多不要超过油标1/2位置。

       2、逆止器运转一周后将油全部放掉，用清洁油冲洗逆止器内部后更换全部润滑油，以后每三个月补充部分新油，每半年全部更换一次润滑油。

       3、检查防转臂、防转座的紧固螺栓，确保紧固有效。



      六、订货说明



       1、逆止器安装在改向滚筒轴上，必须要验算改向滚筒的摩擦力矩是否满足。

       2、型号的选择与逆止器额定逆止力矩有关，主机所需总逆止力矩应小于或等于逆止器额定力矩。

       3、逆止器安装轴的运行转速应小于或等于逆止器内圈最高转速。

       4、逆止器安装轴的轴径是可选择的，根据安装轴的最大承载能力与逆止器最大孔径而定。轴孔的配合公差在无特殊要求时按GB/T 1800.4—1999的E8/h7标准供货。

       5、键槽可根据用户要求而定，如无特殊要求时键槽尺寸按GB/T1095—2003的D10标准供货。逆止器不带键，由用户自备。

       6、逆止器的内圈为单向运转，面对安装轴自由旋向为顺时针时用S代号表示，逆时针时用N代号表示。

       7、逆止器水平安装时应在订货中特别说明。

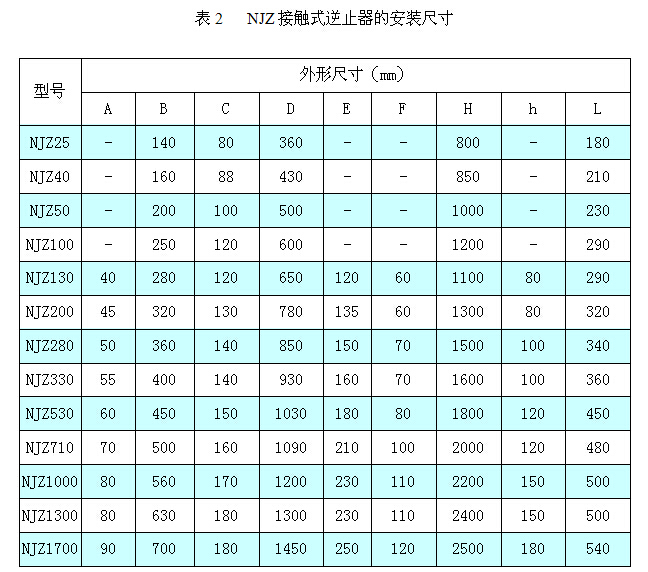

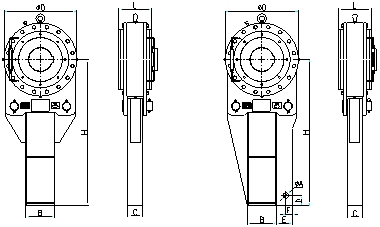

       其它具体参数与安装尺寸应参照表1、表2。

       注意：所有的订货要求应与我公司技术部进行书面确认。
