断带抓捕器系列
一、产品概述

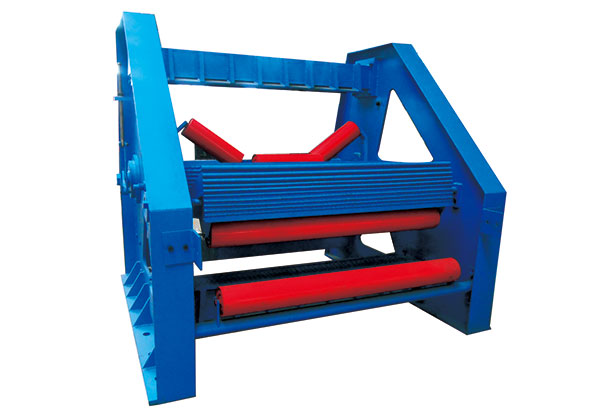

DDZ型带式输送机用断带抓捕器(以下简称DDZ型断带抓捕器)是我公司推出的新型产品。DDZ型断带抓捕器是专门针对带式输送机由于各种原因突然发生断带事故后，对断裂的输送带实施可靠抓捕的一种机械式保护装置，该装置能非常有效地避免断带事故的进一步延伸，防止设备损坏，保障人身安全。
DDZ型断带抓捕器具有判断发生断带信号准确、制动实施迅速、制动抓捕可靠、安装运输方便等综合性，是一种具有全新断带抓捕理念的先进产品，可广泛应用于矿山、冶金、电力、港口码头等行业。
二、产品特点
◇上、下带同时抓捕，可靠性高。
◇卷簧力为抓捕驱动力，动作迅速。
◇触发原理简单，信号准确，不会误动作。
◇抓捕摩擦块结构设计合理，抓捕牢固，不会对输送带产生抓捕破坏。
◇整体机架安全可靠，不会对输送机机架造成破坏。
◇结构简单、可靠，易于维护。
◇断带事故恢复时间短。

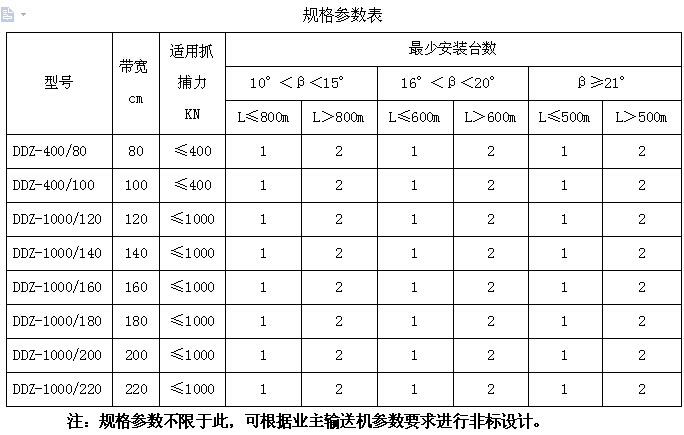

二、型号及参数值
标记示例：
带式输送机用断带抓捕器，额定抓捕力是400kN，带宽为1000mm，其型号标记为：DDZ-400/100。
三、工作原理

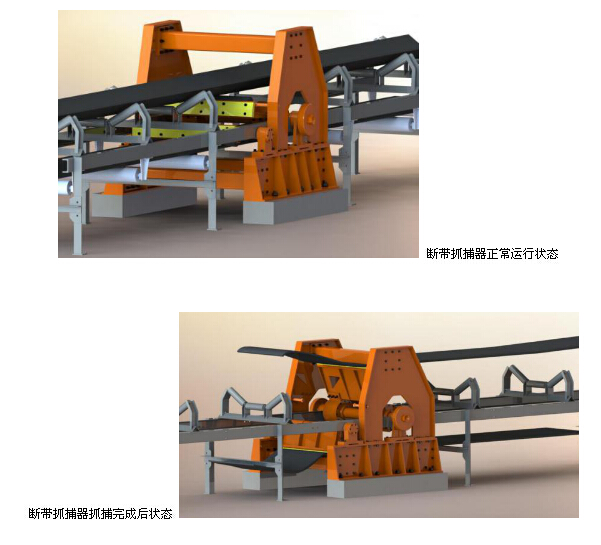

当带式输送机正常工作时，上抓捕架由支撑托辊在输送带的张力作用下与承载带面接触，下抓捕架由支撑托辊与下输送带面接触。当带式输送机发生断带事故时，输送带的张力会骤降（这是输送带发生断带事故瞬间最为准确的触发信号），输送带松弛并下滑，抓捕器的上、下支撑托辊失去支撑力，上抓捕架在预存卷簧扭力的作用下向上旋转与上横梁配合将承载输送带抓住，下抓捕架在重力作用下向下旋转与下横梁配合将回空输送带抓住，防止输送带下滑事故进一步发生，从而避免因输送带断裂而造成重大安全事故。当输送机运行过程中张力发生波动输送机调试阶段需要输送机逆转时，会使上、下抓捕架位置发生变化，这种变化不会触发抓捕动作，即不会发生误动作。输送机输送带安装阶段，可将上、下抓捕架人工锁定到空档位置。抓捕过程如下图所示：
四、订货说明
用户订货时，必须注明相关安装尺寸，带强、带宽、角度，及使用中间架槽钢型号。
